怎樣簡單快速的了解
脈沖除塵器的工作原理呢，示意圖會讓您一目了然的哦。 泊頭環保技術結合
脈沖除塵器的基本構造以及構造圖紙來給大家講述一下。
1.脈沖除塵器的基本構造以及工作原理
結構：脈沖代式除塵器一般采用圓形濾袋，按含塵氣流運動方向分為側進風、下進風兩種形式。這種除塵器通常由上箱體（凈氣室）、中箱體、灰斗、框架以及脈沖噴吹裝置等部分組成。

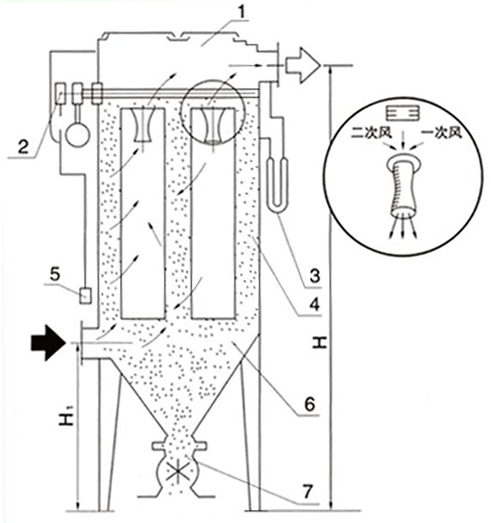

泊頭環保脈沖除塵器結構以及工作原理圖
具體的部分內包括的部件：上箱體包括可掀起的蓋板和出風口；中箱體內有多孔板濾袋框架、濾袋及文氏管；下箱體由灰斗、進風口及檢查門組成；噴吹系統包括控制儀表、控制閥、脈沖閥、噴吹管和氣包。
脈沖除塵器工作原理：工作時含塵氣體從箱體下部進入灰斗后，由于汽流斷面積突然擴大，流速降低，氣流中一部分顆粒粗、密度大的塵粒在重力作用下，在灰斗內沉降下來；粒度細、密度小的塵粒進入袋濾室后，通過濾袋表面的慣性、碰撞、篩濾、攔截和靜電等綜合效應，使粉塵沉降在濾袋表面上并形成粉塵層。凈化后的氣體進入凈氣室由排氣管經風機排出
2.重要的噴吹系統結構以及工作原理：
脈沖閥A端接壓縮空氣包，B端接噴吹管，脈沖閥背壓室接埪制閥，控制儀控制著埪制閥和脈沖閥開啟。
當控制儀無信號輸出時，控制閥的排氣被關閉，脈沖閥噴吹口處與關閉狀態，當控制儀發出信號時控制閥排氣口被打開，脈沖閥背壓室的氣體泄掉壓力降低，膜片兩面產生壓差，膜片因壓差作用而產生位移，脈沖閥噴吹打開，此時壓縮空氣從氣包通過脈沖閥經噴吹管小孔噴至文氏管進入濾袋（從噴吹管?chē)姵龅臍怏w為一次風）。當高速氣體流通過文氏管過程誘導了數倍于一次風的周為空氣（稱為二次風），造成濾袋內瞬時正壓，實現清灰。

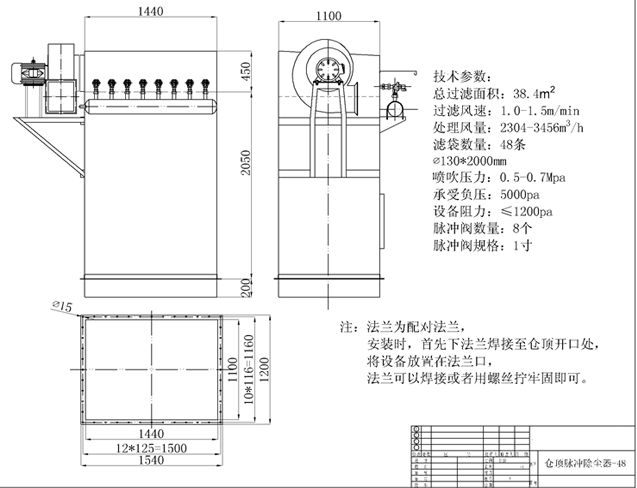

看了脈沖除塵器的基本結構以及工作原理細致圖，是不是大家_不陌生了呢？弄清楚它的工作原理，在安裝以及后期的維修起來是非常的方便的。
