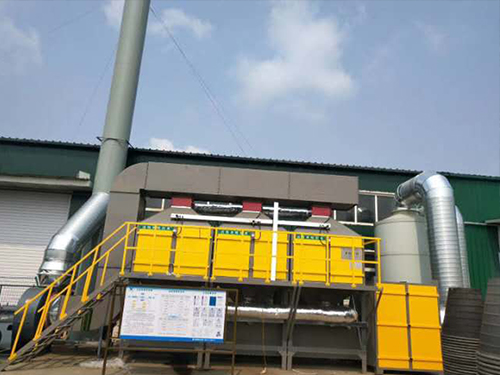

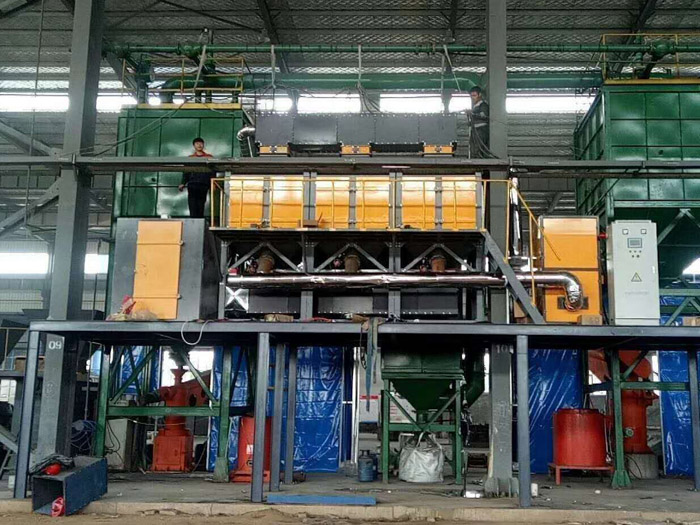

活性炭催化燃燒設備性炭吸附飽和后，利用熱空氣將活性炭內的有機廢氣脫附出來，通過控制脫附過程流量可將有機廢氣濃度濃縮 10～20 倍，脫附氣流經催化床內設的電加熱裝置加熱至需要的溫度，在催化劑作用下有機廢氣開始分解。運行過程不產生二次污染；設備投資少、運行費用低；性能穩定、可同時理多種混合氣體，凈化效率≥95%。



活性炭催化燃燒設備電控制系統[4]由PLC控制器、文本顯示器、變頻調速器、點火器、紫外線傳感器、熱電偶等電控設備以及風機，另外由零壓閥調節燃?xì)馀c空氣的比例。



催化燃燒電氣控制系統工作過程分為三個狀態：燃燒器工作狀態、停止?fàn)顟B(tài)及參數設定狀態。在工作狀態中又分為點火過程和燃燒過程。由安裝的熱電偶檢測出溫度，送文本顯示器顯示。PLc具有模擬量輸入、輸出模塊，檢測火焰燃燒信號和熱電偶溫度信號，將檢測到的信號與設定的信號經過比較運算后，通過0～10 V電信號控制變頻器的輸出頻率來調整風機的轉速，保持燃燒器的燃燒溫度，是構成以設定溫度為基準的控制系統；自動檢測燃燒器溫度信號與設定的溫度比較，輸出各類報警信號或直接停機。顯示器可以顯示燃?xì)饬髁俊⑷紵郎囟群妥冾l器輸出頻率。設定參數和工作狀態等信息；可以通過顯示器在線調整運行溫度參數，修改設定溫度控制風機的運行。該系統還設有多種保護功能，尤其是較強的邏輯互鎖功能，從而保 證系統工作可靠，并且具有較為完善的控制功能。
